Créer un nœud agrégateur (Average / Aggregate)¶

Un nœud rouge (type A, voir Types de nœuds) s'obtient en configurant le formulaire d'agrégation d'un nœud, accessible via clic droit → Open node.

Le formulaire d'agrégation¶

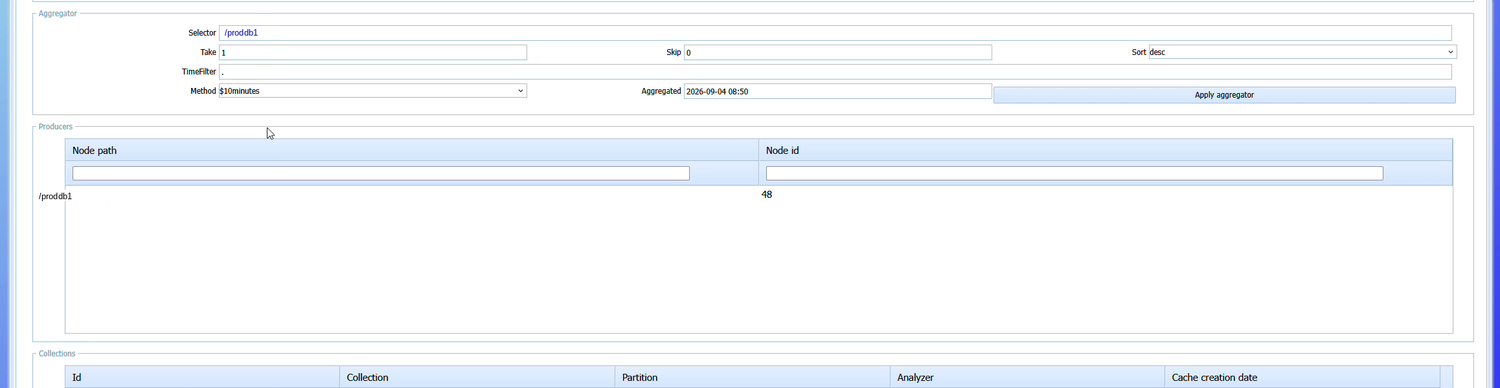

Formulaire d'agrégation : Selector, Take, Skip, Sort, TimeFilter, Method, Producers, Collections

Section	Champ	Rôle
Aggregator	Selector	Chemin (motif) désignant le ou les nœuds producteurs à agréger, ex. `/proddb1`
	Take / Skip	Nombre d'éléments à prendre / à sauter parmi les producteurs sélectionnés
	Sort	Ordre de tri des producteurs (`asc` / `desc`)
	TimeFilter	Filtre temporel optionnel
	Method	Méthode d'agrégation temporelle — voir ci-dessous
	Aggregated	Horodatage de la dernière exécution de l'agrégation
	Apply aggregator	Bouton qui déclenche (ou recalcule) l'agrégation
Producers	Node path / Node id	Liste des nœuds sources réellement pris en compte
Collections	Id / Collection / Partition / Analyzer	Collections de données disponibles sur le(s) producteur(s), à partir desquelles les graphiques sont calculés

Méthodes d'agrégation temporelle (lissage des courbes)¶

Le champ Method détermine la taille de la fenêtre de temps sur laquelle les points sont moyennés :

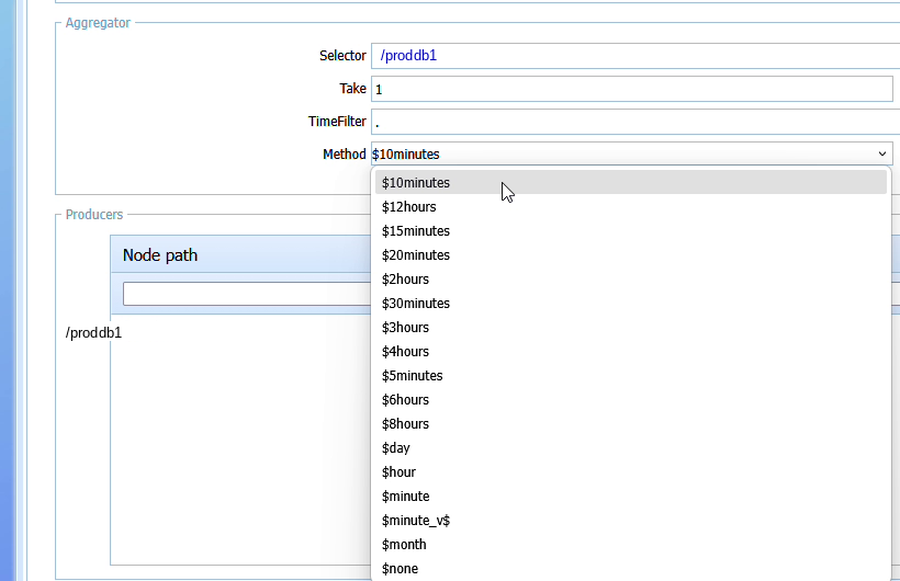

Menu déroulant Method avec toutes les fenêtres de temps disponibles

Valeur	Fenêtre de lissage
`$none`	Pas de lissage (données brutes)
`$minute`, `$5minutes`, `$10minutes`, `$15minutes`, `$20minutes`, `$30minutes`	De 1 à 30 minutes
`$hour`, `$2hours`, `$3hours`, `$4hours`, `$6hours`, `$8hours`, `$12hours`	De 1 à 12 heures
`$day`	1 jour
`$month`	1 mois
$minute_v$	Variante minute (agrégation par minute avec une logique de regroupement spécifique)

C'est ce mécanisme qui correspond à l'usage « Average » décrit dans Arborescence et types de nœuds : plus la fenêtre choisie est large, plus la courbe résultante est lissée. Pour un usage « Aggregate » (regroupement/consolidation), c'est plutôt le champ Selector (associé à Take/Skip/Sort) qui est utilisé pour désigner plusieurs nœuds producteurs distincts à combiner.

Résultat dans l'arborescence¶

Une fois Apply aggregator cliqué, un nouveau nœud rouge apparaît dans l'arborescence, à côté des nœuds bleus qui lui servent de source :

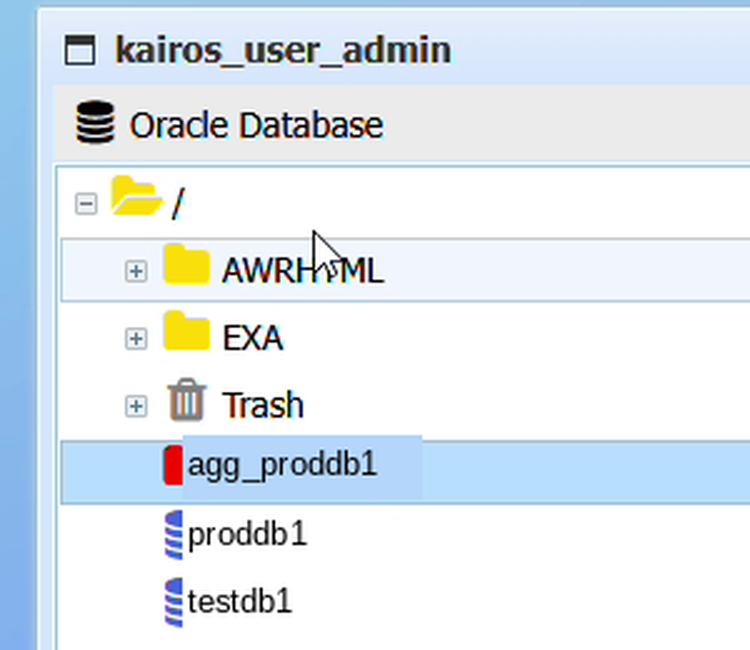

Nouveau nœud rouge agg_proddb1 dans l'arborescence, à côté des nœuds sources proddb1 et testdb1

Résultat en graphique¶

Le nœud agrégé se comporte ensuite comme n'importe quel autre nœud contenant des données : les mêmes menus de graphiques restent disponibles (ici Oracle Database → SQL requests → Top SQL by Elapsed time), mais les courbes reflètent désormais les données agrégées/lissées selon la méthode choisie :

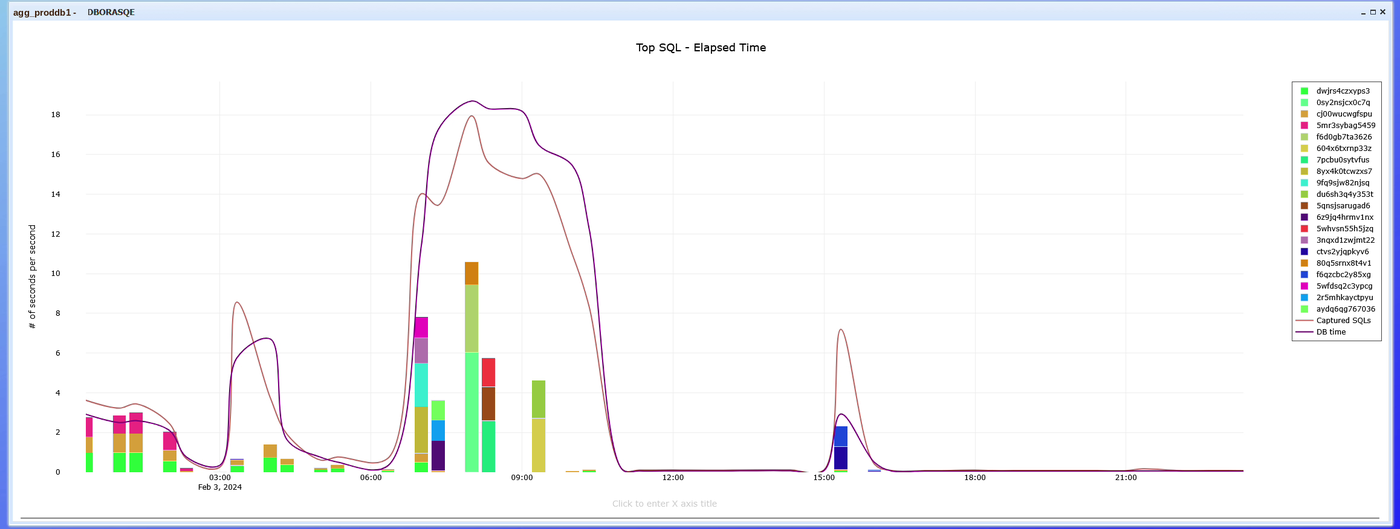

Graphique Top SQL - Elapsed Time affiché sur le nœud agrégé

Recalculer une agrégation

Pour recalculer un nœud agrégé après l'arrivée de nouvelles données sur ses producteurs, rouvrez le nœud (Open node) et cliquez à nouveau sur Apply aggregator — la date affichée dans le champ Aggregated est mise à jour en conséquence.
