Graphiques et menus disponibles¶
Le menu de graphiques affiché dépend des collections de données présentes sur le nœud sélectionné (elles-mêmes déposées automatiquement lors de l'import d'un rapport, voir Import de rapport). Chaque entrée de menu déclenche soit un graphique direct (Run chart), soit un sélecteur permettant de choisir un élément précis avant affichage (Run choice — ex. "Choisir un événement d'attente...").
Oracle Database (AWR / Statspack)¶

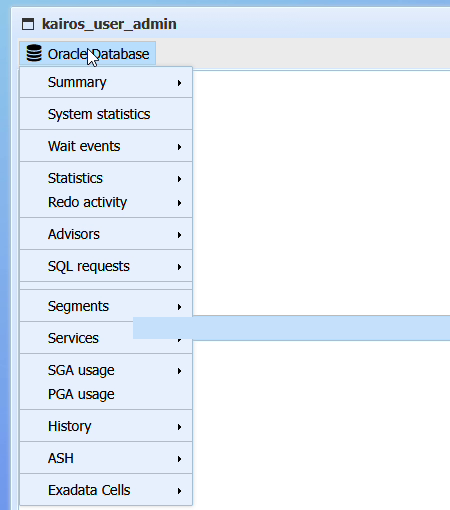

Le menu Oracle Database apparaît dès qu'un nœud contient des données AWR ou Statspack :
| Entrée | Contenu |
|---|---|
| Summary | Vue d'ensemble : DB CPU & Wait, DB CPU & Wait Classes (et sa variante en pourcentage), DB CPU & Wait Events, DB Time Model |
| System statistics | Statistiques système au niveau instance |
| Wait events | Top événements d'attente, avec sélecteur d'événement |
| Statistics | Connexions, appels, activité transactionnelle, parsing SQL, tris, lectures/écritures, hit ratio des caches, activité IO, trafic SQL*Net |
| Redo activity | Activité et temps d'écriture des journaux de rétablissement |
| Advisors | Recommandations des advisors Oracle (mémoire, SQL Tuning, ...) |
| SQL requests | Historique SQL : Top SQL by Elapsed time, CPU time, Gets, Reads, Executions, Parse calls, Sharable memory, Version count, Cluster wait time |
| Segments | Statistiques par segment (table, index, ...) |
| Services | Activité par service Oracle |
| SGA usage / PGA usage | Utilisation mémoire SGA / PGA |
| History | Historisation des métriques dans le temps |
| ASH | Active Session History (nécessite AWR niveau 3, ou B-ASH pour Statspack) |
| Exadata Cells | Top cellules, disques durs et périphériques flash (systèmes Exadata uniquement) |

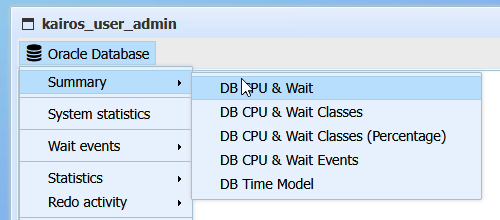

Chaque entrée avec une flèche (▸) ouvre un sous-menu de graphiques précis. Par exemple, Summary propose :
AWR vs Statspack
Certaines entrées ne sont visibles qu'avec des données AWR (nécessite l'Oracle Diagnostic Pack), d'autres fonctionnent également avec des données Statspack (accès libre). KAIROS adapte automatiquement le menu selon les collections réellement présentes sur le nœud.
VMSTAT¶
Menu simple, disponible sur les nœuds contenant une collecte vmstat :
- CPU usage — Run queue
- Memory usage
- Buffers in and out
- Swapping in and out
NMON¶
Le menu NMON est le plus détaillé, organisé en sous-menus par domaine :
| Sous-menu | Graphiques |
|---|---|
| CPU/LPAR | Vue d'ensemble CPU logique, utilisation vs capacité allouée/virtuelle, CPU logique, CPU logique idle, ratios logique/virtuel |
| Memory | Vue d'ensemble mémoire, utilisation mémoire |
| Disks | Vue d'ensemble, activité lecture/écriture, taux d'occupation, temps de service, + sélecteur "Choisir un disque..." |
| IO adapters | Activité lecture/écriture/transferts par adaptateur IO |
| Network adapters | Activité lecture/écriture réseau |
| Asynchronous IOs | Activité IO asynchrones |
| JFS Filespace | Utilisation des systèmes de fichiers |
| Paging | Activité de pagination |
| System | Toutes les statistiques système |
| Top | Top processus/commandes par CPU et par mémoire |
Autres sources supportées¶
KAIROS reconnaît également d'autres types de rapports, avec leurs propres menus dédiés :
- sar (activité système Unix/Linux historique)
- snapper (sessions actives, échantillonnage)
- Trace 10046 (traces d'exécution Oracle détaillées)
- TTSTATS (rapports TimesTen)
- EBS12 (Oracle E-Business Suite)
- BO (Business Objects)
- PostgreSQL
- Rapports RAC (
DBORARAC*) pour les architectures Oracle Real Application Clusters
La liste complète des menus disponibles se trouve dans le répertoire src/kairos/objects/menus/ du projet.
